INTRODUCCIÓN. ¿QUÉ ES “TELEVISIÓN”?

Como su nombre lo indica es la acción de ver a distancia (tele=distancia, visión=acción de ver), que se explica por la propia experiencia física. La "televisión" es la posibilidad de ver a una distancia mayor de la que el órgano de la visión natural (ojo) puede llegar.

Una cámara de televisión, entonces, es el componente de un sistema de visión móvil que, colocada en el lugar y a la distancia necesaria, permite ver una escena más allá de la capacidad de observación natural del hombre.

Para confeccionar una lista de los elementos básicos que componen un sistema de visión a distancia, es útil analizar primero las funciones y los requisitos que debe cumplir la cámara:

• Debe poder disponer de un elemento sensible a la luz.

• La luz que llega al elemento sensible debe poder ser regulada en su intensidad para poder recibir tanto la imagen de una penumbra, una habitación iluminada artificial o naturalmente hasta llegar a las imágenes que el sol ilumina con su máxima intensidad.

• El elemento sensible a la luz debe estar precedido por un dispositivo de enfoque para que la imagen pueda verse con nitidez.

• En caso de estar dirigida hacia fuentes de luz muy intensas, deberá disponer de un elemento protector (por ejemplo, una visera).

• La cámara deberá disponer de un accesorio que le permita moverse vertical y horizontalmente para poder observar hacia arriba, hacia abajo y hacia los costados cuando sea necesario.

• Las imágenes recibidas por el elemento sensible deben poder transmitirse para luego ser procesadas adecuadamente y ofrecer la sensación de la visión que de ella se requiere.

En la cámara de TV lo que se logra es, como en el ojo, recibir imágenes, convertirlas en señales eléctricas y reconvertirlas para poder ver, con el ojo, la imagen observada en el dispositivo llamado "monitor".

El sistema de circuito cerrado de televisión más simple consiste de un cámara de TV, un monitor y un cable coaxil (hoy también se usan pares trenzados) que los conecta.

¿Qué es CCTV?

El Circuito cerrado de televisión o CCTV (que viene del inglés Closed Circuit Television) es una tecnología de monitoreo visual diseñada para supervisar una diversidad de ambientes y actividades. Se le denomina circuito cerrado ya que, al contrario de lo que pasa con la difusión, todos sus componentes están enlazados de manera Privada. Además, a diferencia de la televisión convencional, este es un sistema pensado para un número limitado de espectadores. El circuito puede estar compuesto por una o más cámaras de vigilancia conectadas a uno o más monitores, que reproducen las imágenes capturadas por las cámaras y son almacenadas en medio digital mediante una tarjeta DVR o un DVR Standalone.

¿Qué es una cámara de CCTV?

Una cámara de CCTV está compuesta fundamentalmente por un dispositivo captador de imágenes, un circuito electrónico asociado (DSP) y una lente, que de acuerdo a sus características permitirá visualizar una escena determinada.

El dispositivo captador de imágenes, denominado comúnmente CCD o CMOS, está compuesto por alrededor de 300.000 elementos sensibles denominados pixeles y su formato en las cámaras estándar es de 1/3” o 1/4”.

A la hora de seleccionar una cámara, según el uso o instalación que quiera realizarse, las especificaciones más importantes a tener en cuenta son las siguientes:

• Alimentación: 220 VCA, 24 VCA y/o 12 VCC.

• Tipo de sensor: CCD o CMOS y su respuesta espectral (color, blanco y negro y/o infrarrojo).

• Tamaño del sensor: 1/4“, 1/3”, 1/2", 2/3", 1“

• Resolución: Representa la definición de la imagen, expresada en líneas de TV (TV Lines o TVL).

• Audio: Permite escuchar el sonido del ambiente en el que está instalada la cámara.

Información tomada de :

http://www.rnds.com.ar/articulos/037/RNDS_140W.pdf

¿Para que sirve un CCTV?

• Ver remotamente uno o varios sitios de interés al mismo tiempo.

• Verificar situaciones de excepción y dar apoyo al resto de subsistemas

• Registrar en un medio digital todos los acontecimientos

• Supervisar a personas y/o bienes materiales

• Prevenir delitos y/o accidentes

• Implantar Medio disuasivo de protección

• Tomar acciones en prevención de ilícitos y/o accidentes

• Asegurar nuestro bienestar personal y patrimonial

• Incrementar la productividad en la empresa

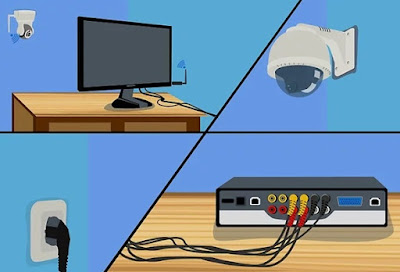

Componentes de una instalación

¿Cómo se diseña un CCTV?

• Determinar el propósito del sistema de CCTV. (IDEA Ó NECESIDAD)

• Realizar Siempre un plano de las áreas a monitorear, con las medidas lo mas exacto posible.

Es posible que las imágenes estén sujetas a derechos de autor

Dibuja un diagrama basándote en los lugares que necesitas vigilar. Monitorear cada centímetro cuadrado, además de caro, es poco práctico. Por lo tanto debes priorizar las áreas que más te interesa vigilar. Dibuja un diagrama sencillo de tu casa o imprime los planos y marca dónde te gustaría colocar las cámaras. Cuando termines, observa cada una de las ubicaciones para asegurarte de que no esté bloqueada por ningún objeto y proporcione la mejor vista posible. Sería bueno que instales cámaras en:

Ø Puertas frontales y traseras

Ø Ventanas que dan a la calle

Ø Espacios comunes grandes

Ø Caminos de entrada

Ø Porches

Ø Escaleras
